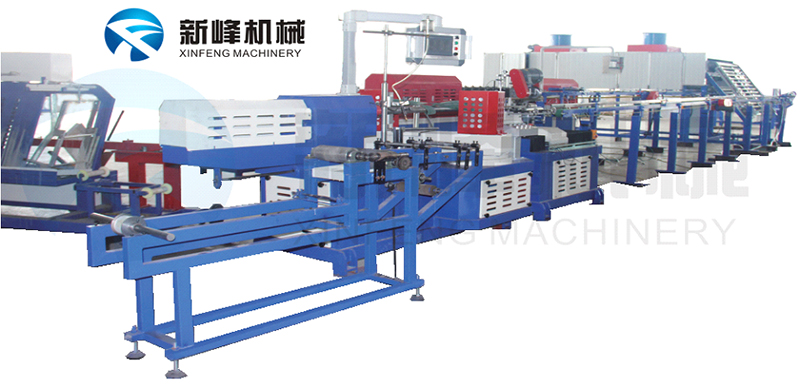

全自動氣流紡生產線


設備組成如下:

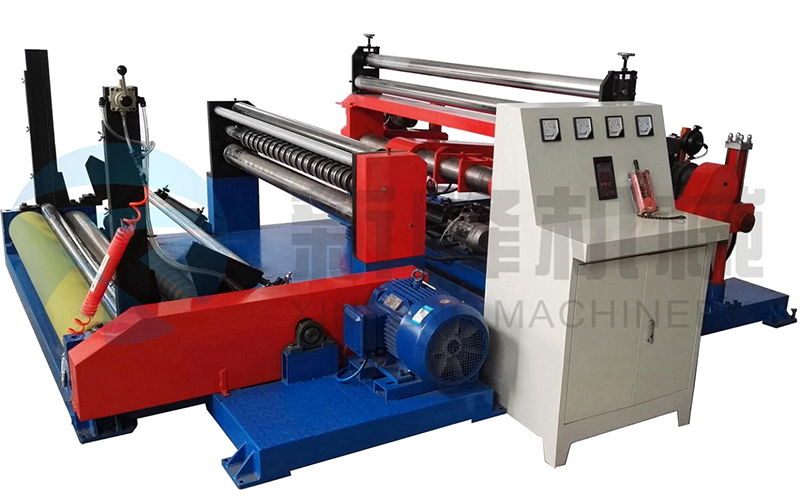

一.原紙分條機:FT-308B型



功能:生產螺旋平行管第 一道工序,將大幅卷筒紙在該設備上一次分切完成,從自動上紙,左右糾偏,單軸收卷,并可自動下紙,一次分切完成。

用途:適用于各類牛皮紙、茶板紙、草板紙、印花紙和銅版紙的復卷分切。

特點:
1.雙刀切割,分切后的紙帶兩邊光滑平整。
2.采用單軸外力收卷方式,盤紙收卷結實且收卷盤徑大。
3.上下刀軸主動力傳動。
4.帶有自動糾偏功能。
5.紙帶張力自動控制,紙盤從小到大始終保持恒張力收卷。
6.液壓無軸式上料裝置。
7.氣動卸料,操作簡單,可無線遙控,1人操作

技術參數
分切寬度 35mm-1600mm
放卷大卷徑 1500mm
收卷大卷徑 1300mm
分切速度 45-60/0-300米/分鐘
分切能力 60g-700g
卷繞方式 氣漲復卷收取
切刀數量 20付
上紙方式 液壓式
調速控制 變頻調速
輸入電源 380V三相四線(或其他電壓定制)
主機功率 11KW
機械尺寸及重量
放卷機(長*寬*高) 3150mm*1250mm*1400mm
收卷機(長*寬*高) 2000mm*2900mm*1200mm
上刀規格 105*80*1.2
下刀規格 105*60*11
總毛重量 2600KG

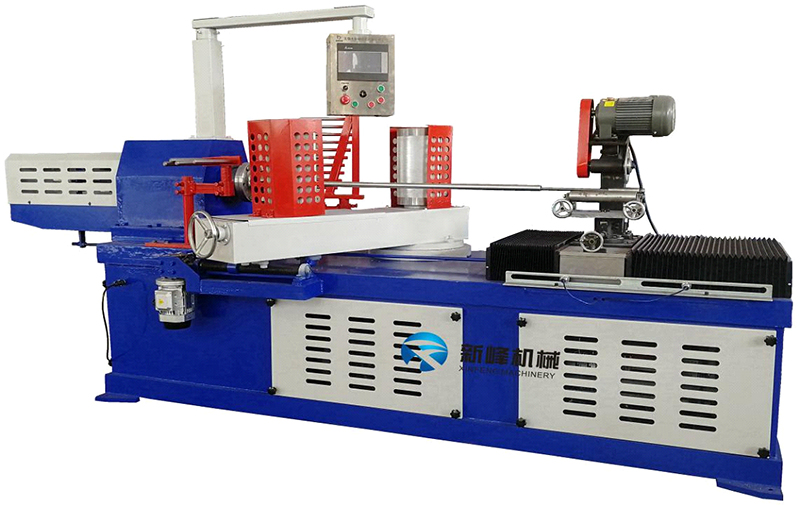

二.數控螺旋平行卷管機:JG-308A型

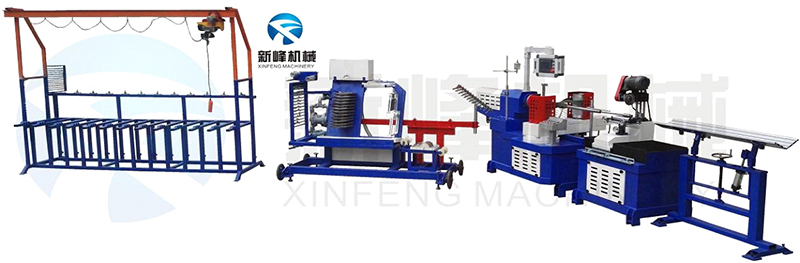

放紙架 上膠機 底紙架


用途:通用螺旋平行卷管機,適用于各類膠帶、卷筒紙內芯、化纖管、包裝紙管的工業紙管生產。

本機械是生產螺旋平行紙管的專用設備,采用生產工藝由螺旋紙管主機,放料架,上膠機,單面放料上油架,接料架,彩條紙架等組成。
該機械采用數控切割,卷繞生產速度3-18米/分鐘,可多層紙張一次性卷繞成型。




效果圖

特點:
1:通用性強,高性能配置,主機卷繞采用高性能減速器,二主動輪單皮帶卷繞方式。
2:主電機采用矢量型高扭矩變頻器調速。
3:編碼器數據控制長度,配合自動變速功能使紙管切割長度更精 確。
4:模塊化電氣布局設計,使用維護方便更科學。
5:上膠方式:采用雙面上膠,獨立不銹鋼膠槽。
6:放紙架采用直角形放料,張力調節。
7:主機功率:7.5KW


技術參數
卷繞直徑 Φ20mm-100mm
卷繞厚度 1mm-7mm
卷芯模具固定方式 法蘭加頂緊
卷繞機頭 二機頭,單皮帶
切管方式 氣動切刀
上膠方式 雙面上膠
操作人數 1-2人
卷繞紙管速度 3-18米/分鐘
調速控制 變頻器

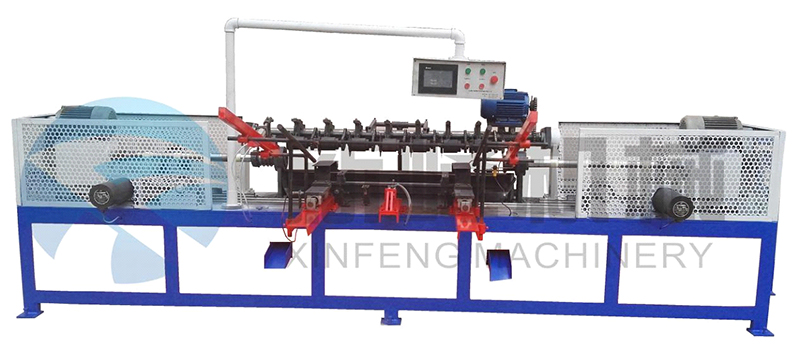

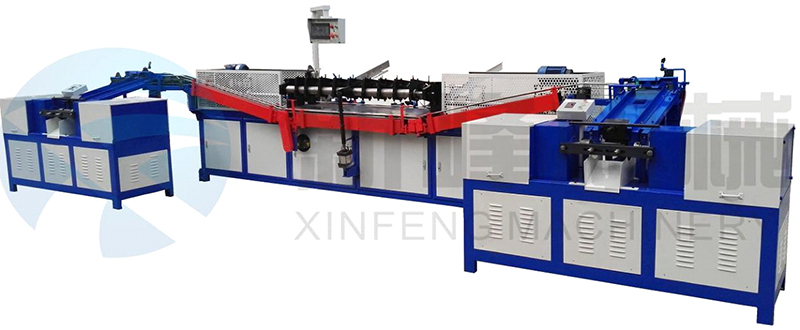

三.數控雙軸多刀精切機:JQ-308C型


特點:
1:該機械采用雙軸多刀切管方式,將紙管進管上軸,多刀一次精切完成,并有自動退管方式,經輸送鏈將紙管送出,一次完成生產工藝。
2:進管方式,采用伺服電機,系統穩定,配置高精度直線導軌,可自動調整進管位置,分辨度可達0.1-0.2mm
3:雙軸,多刀自動切管,并可任意調整切管長度尺寸。
4:自動操作生產,故障診斷預警(需配置自動進料裝置):該機械適用于大批量,分切長度較短或精度要求較高的紙管進行后道深加工生產。
5:主軸傳動采用變頻電機調速控制。
6:切刀軸采用感應切刀,切刀接觸切軸時可自動退出。
7:采用定時自動潤滑系統,節省人力,節約潤滑油。


效果圖

技術參數
切管長度 500mm-1600mm
切管直徑 40mm-80mm
切刀數量 9片
切臺移動速度 45-60/18-25米/分鐘
切割方式 紙管旋轉,刀軸自轉
上卸料方式 可自動裝卸料
進刀方式 氣動切刀
調速控制 變頻器控制
輸入電源 380V三相四線
切割厚度 1-5mm
操作人數 1人
機械尺寸及重量
主機尺寸:(長*寬*高) 4650*2000*2000 mm
主機功率 伺服電機1.5KW*2
主機轉動速度 300-1000轉/分鐘
切臺移動功率 1.5KW伺服電機
總重量 1000KG左右

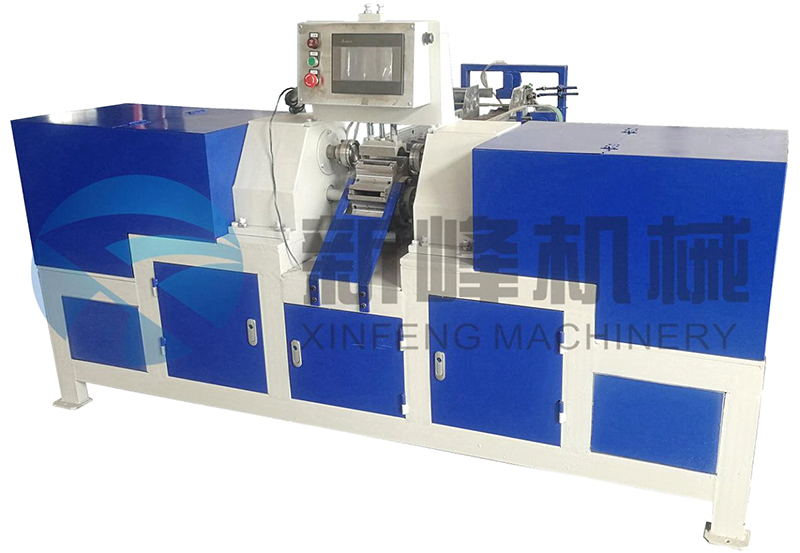

四.自動轉盤式紙管彎頭磨口機:WT-308B型

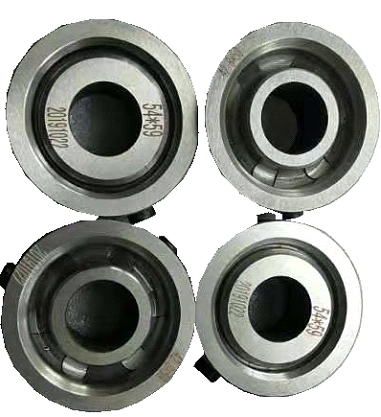

模具樣式 成品紙管

用途:

用于紙管的端頭和倒角磨削,如氣流紡紙管或DTY,POY等化纖紙管進行后道加工整理。

特點:
將精切好的紙管自動上機,進行一端磨口,一端窩頭。
主軸采用凸輪進給,變頻無級調速,采用電子分割盤送料,自動進出管筒,方便實用。
高速加工,每分鐘可達50-60只左右,是一般氣動送料的兩倍。


機械尺寸及重量
主機尺寸:(長*寬*高) 1920*1200*1250mm
主機功率 電機2.2KW*3
主機轉動速度 300-1000轉/分鐘
總重量 730KG

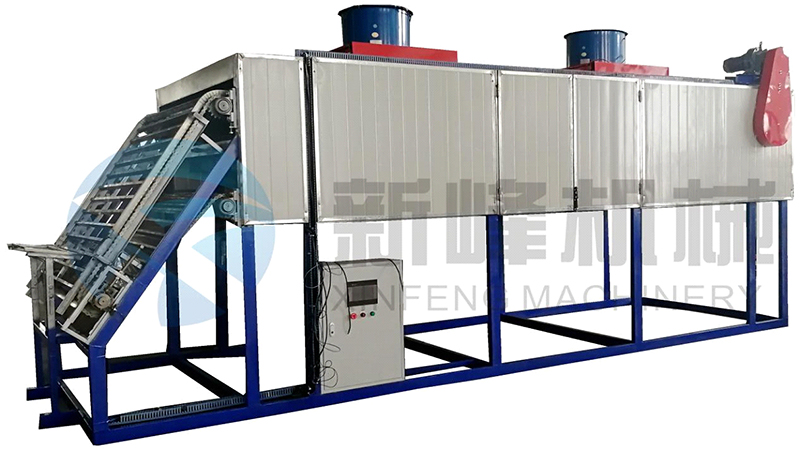

五.全自動紙管烘干機:HF-308A型

用途:
自動紙管烘干機,是專用于螺旋平行紙管烘干而設計制造,為解決紙管生產企業,提高產能和質量,減少職工勞動強度,而設計制造的自動烘干機。
本自動紙管烘干機,適用于螺旋平行紙管烘干,將卷繞好的平行紙管自動送入烘干箱,經循環運轉40分鐘左右,并自動出管完成紙管烘干過程。
該烘干機,可烘干印染紙管,氣流紡紙管,膠帶紙管,保鮮膜紙管,DTY化纖紙管,食品和茶葉桶紙管等幾十個紙管品種,用途廣泛。

機械結構制造:
主機架采用厚重型槽鋼焊接而成,外封化纖綿保溫板,使機架穩重不易變形,運轉無震動。
內部傳動結構采用高精度定制鏈輪,鏈條,不銹鋼托管架,使紙管平衡勻速循環運轉。
加熱升溫功能,采用環保節能型電熱管,和中壓風機運送熱溫空氣,內部升溫可自動控制,任意調溫,并具備溫度保護開關,使用安全。
進出紙管配置自動輸送架,可自動進管,自動出管,并自動計數,是多功能自動化制造工藝的體現。
主電機采用高精度大扭矩齒輪減速電機,無噪聲,變頻控制。
機械布局設計合理,使用,維護,維修方便,科學合理。
配置自動跟蹤運轉功能,故障自動診斷并預警。

技術參數
烘干紙管長度 800-1800mm
烘干紙管直徑 φ25-80mm
烘干內部容量 280根
運轉速度 45-60/5-10根/分鐘
電加熱溫度 20℃-85℃
電加熱功率 15-30KW
主電機 2.2KW齒輪減速電機
輸送帶電機 100w*2
控制系統
變頻器 中國歐瑞
電器元件 中國正泰
信號元件 日本松下
氣動元件 臺灣亞德客
人機界面 臺灣臺達
程序版本 HF-308A-2.0
機械尺寸及重量
主機尺寸 6000*2000*2500mm
總重量(毛重) 3000KG

注:本氣流紡紙管生產線已通過環保檢測,不涉及環保污染問題。
